立式砲塔銑床

立式砲塔銑床 - 1-1/2VA 1-1/2VS

1-1/2VA 1-1/2VS

1 - 1 / 2VA ( Step speed )
1 - 1 / 2VS ( Variable speed )

  • 3HP 主軸馬達
  • 228 * 1067 mm 工作台
  • 3 軸滑道均經高週波硬化處理及精密研磨
  • XY 軸滑道貼進口耐磨板 ( TURCITE-B )
  • 主軸錐度 : ISO 30 or R8

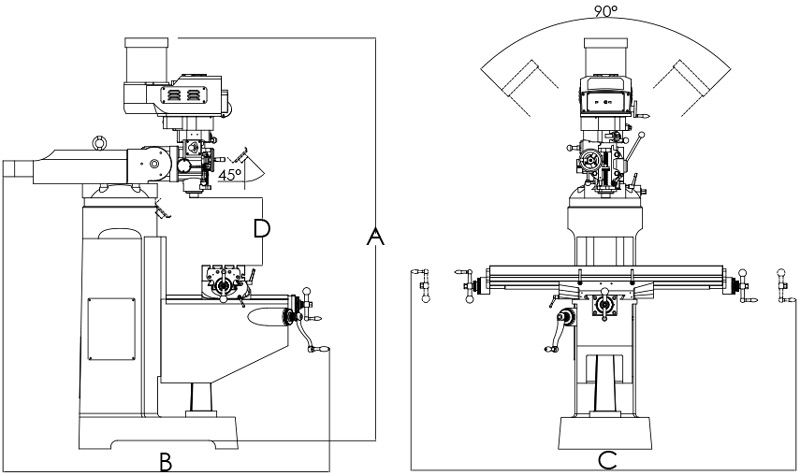

  • 機器總高 : 2160 mm ( A )
  • 機器總長 : 1710 mm ( B )
  • 機器總寬 : 2380 mm ( C )
  • 主軸端至工作台面距離 : 50 ~ 460 mm ( D )
立式砲塔銑床 - 1-1/2VA 1-1/2VS

規格 1 - 1 / 2VA / 1 - 1 / 2VS

工作台
228 * 1067 ( 9" * 42" )
228 * 1244 ( 9" * 49" ) opt
工作台載重
250 kgs
工作台 T 型槽 規格
3 * 16
工作台 T 型槽 跨距
63.5
工作台左右行程 手動
700 / 860 mm
工作台左右行程 自動
640 / 800 mm
前後行程
330 mm
上下行程
410 mm
伸縮壁行程
350 mm
齒管行程
127 mm
主軸錐度
R8 or ISO30
主軸端至工作台面距離
50 ~ 460 mm
主軸中心至柱面距離
160 ~ 490 mm
伸縮臂旋轉角度
360°
主軸頭左右旋轉角度
+ / - 90°
主軸頭前後旋轉角度
+ / - 45°
主軸馬達
3 HP
X 軸馬達
選配：自動進給
Y 軸馬達
選配：自動進給
Z 軸馬達
選配：自動進給
主軸每轉進給速度
0.04, 0.08, 0.15 mm / rev
主軸轉速 有段變速
50 HZ / 70-2310-8S / 70-4620-16S opt
60 HZ / 80-2720-8S / 80-5440-16S opt
主軸轉速 無段變速
50 HZ / 60-3600
60 HZ / 70-4200
尺寸 ( 長 x 寬 x 高 )
1360 x 1467 x 2160 mm
淨重
950 kgs

* 本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利，不另外通知

標準附件

1. 工具及工具箱
2. 一次打油裝置
3. 前後擋屑板

特殊裝置

1. X 軸行程 860 MM
2. X, Y, Z 軸自動進刀機
3. 冷卻系統
4. 電器箱及操作箱
5. 氣動鎖刀裝置
6. 光學尺
7. 工作燈
8. 簡易攻牙裝置
9. 水盤
10. 水盤 + 後檔版
11. 工作台護照
12. 頭部護照
13. CE 規範
14. 自動注油器

1 - 1 / 2VA

1 - 1 / 2VA

1 - 1 / 2VS

1 - 1 / 2VS
