立式砲塔銑床 4KVA 4KVS 4KIV | 立式加工機供應商, 立式銑床工廠

4KVA 4KVS 4KIV

4KVA ( Step speed )
4KVS ( Mechanical variable speed )
4KIV ( Inverter variable speed )

3 HP 主軸馬達
254 * 1270 mm 工作台
3 軸滑道均經高週波硬化處理及精密研磨
XY 軸滑道貼進口耐磨板 ( TURCITE-B )
Y & Z 軸滑道方軌設計
主軸錐度 : ISO 30 or R8 ( ISO 40 opt. )

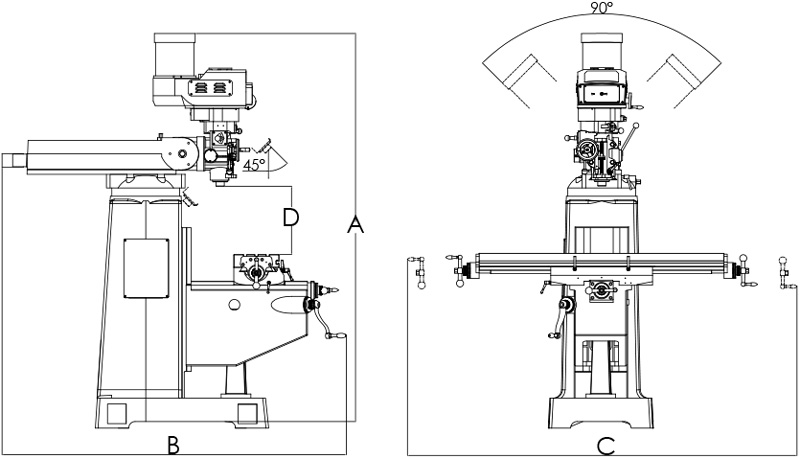

機器總高 : 2200 mm ( A )
機器總長 : 2040 mm ( B )
機器總寬 : 2610 mm ( C )
主軸端至工作台面距離 : 50 ~ 480 mm ( D )

規格 4KVA / 4KVS / 4KIV

工作台

254 * 1270 ( 50" * 10" )
254 * 1370 ( 54" * 10" ) opt

工作台載重

300 kgs

工作台 T 型槽規格

3 * 16

工作台 T 型槽跨距

63.5

工作台左右行程手動

800 / 915 mm

工作台左右行程自動

740 / 855 mm

前後行程

380 mm

上下行程

430 mm

伸縮壁行程

508 mm

齒管行程

127 mm

主軸錐度

R8 or ISO30

主軸端至工作台面距離

50 ~ 480 mm

主軸中心至柱面距離

120 ~ 660 mm

伸縮臂旋轉角度

360°

主軸頭左右旋轉角度

+ / - 90°

主軸頭前後旋轉角度

+ / - 45°

主軸馬達

3HP / 5HP

X 軸馬達

選配：自動進給

Y 軸馬達

選配：自動進給

Z 軸馬達

選配：自動進給

主軸每轉進給速度

0.04, 0.08, 0.15 mm / rev

主軸轉速有段變速

50 HZ / 70-2310-8S / 70-4620-16S opt
60 HZ / 80-2720-8S / 80-5440-16S opt

主軸轉速無段變速

50HZ / 60-3600
60HZ / 70-4200

尺寸 ( 長 x 寬 x 高 )

1532 x 1670 x 2200 mm

淨重

1050 kgs

* 本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利，不另外通知

標準附件

1. 工具及工具箱
2. 一次打油裝置
3. 前後擋屑板

特殊裝置

1. X 軸行程 915 MM
2. X, Y, Z 軸自動 / 齒輪式進刀機
3. 上下快送馬達
4. 冷卻系統
5. 電器箱及操作箱
6. 氣動鎖刀裝置
7. 光學尺
8. 工作燈
9. 簡易攻牙裝置
10. 水盤
11. 水盤 + 後檔版
12. 工作台護照
13. 自動潤滑裝置
14. 頭部護照
15. CE 規範
16. 自動注油器
