CNC 銑床

CNC 銑床 - SD450 / SD650

SD450 / SD650

  • 床身與立柱採用高品質 Meehanite 鑄鐵製造，並經應力消除處理，確保長期精度
  • 箱型立柱結構，結合科學強化肋設計，具卓越剛性，能有效減少振動、變形與熱位移
  • X, Y, Z 軸採用精密線性導軌

工作台

項目
SD450
SD650
工作台尺寸 mm
400 x 550
500 x 700
T 型槽 mm
3 x 16 x 100
5 x 16 x 100
最大承重 kgs
200
300

移動行程

X 軸行程 mm
450
650
Y 軸行程 mm
350
450
Z 軸行程 mm
400
550
主軸端面至工作台距離 ( 上下 ) mm
100 - 500
100 - 650
主軸中心至立柱距離 mm
540
540

主軸

主軸端
BT-30
BT-40
主軸轉速 ( 上下限 ) rpm
8000
8000
傳動方式
皮帶式
皮帶式

滾珠螺桿

精度等級
C5
C5
導程 mm
5
5
X 軸 mm
32
32
Y 軸 mm
32
32
Z 軸 mm
32
32

線性滑軌

X 軸 mm
30
30
Y 軸 mm
30
30
Z 軸 mm
30
30

自動換刀系統 ( 選配 )

刀庫容量
8 or 12
8 or 12
刀具選擇旋轉台 ( 無臂型 )
旋轉台 ( 無臂型 )
旋轉台 ( 無臂型 )
刀具規格
BT-30
BT-40
最大刀具直徑 mm
90
90
最大刀具重量 kgs
6
6
氣壓缸直徑
bia.63 mm x 255 L
bia.63 mm x 255 L
最低氣壓 kgf / cm²
5
5

性能

定位精度 inch
± 0.005 mm / 300 mm
± 0.005 mm / 300 mm
重複定位精度 inch
± 0.003 mm / 300 mm
± 0.003 mm / 300 mm
快速移動速度 M/min
8
10
加工進給速度 mm/min
8000
8000

馬達

主軸馬達 HP
5
7.5
X 軸馬達 NM
750
1K
Y 軸馬達 NM
750
1K
Z 軸馬達 NM
1K
1K
冷卻泵浦
1/8 HP
1/8 HP

機械尺寸

佔地面積 mm
1900 x 1770 x 1999
1900 x 2000 x 2000
機械淨重 kgs
2000
2300

* 本公司基於研究改進之必要，因此保有局部修改規格尺寸之權利，不另外通知

標準附件

1. 8000 rpm 皮帶式主軸
2. 8 刀圓盤式刀庫
3. 3 軸線性導軌
4. 3 軸 C5 級滾珠螺桿
5. 3 軸防護罩
6. 自動潤滑系統
7. 冷卻泵浦
8. LED 工作燈
9. 三色警示燈
10. 全封閉式防護罩
11. 工具箱 ( 含工具 )

特殊裝置

1. 12000 rpm 皮帶式主軸
2. 12 刀圓盤式刀庫

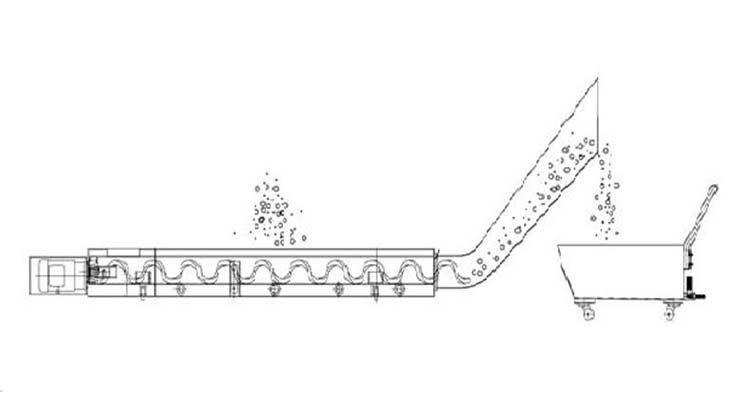

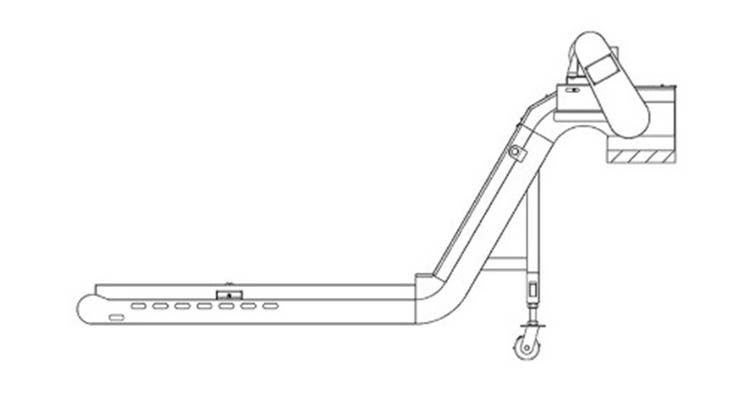

3. 螺旋式或鏈條式排屑機 ( 含屑車 )
4. 控制器：Mitsubishi、SIEMENS、FANUC
5. 變壓器
6. 滾柱式線性導軌

自動換刀系統 ( 特殊裝置 )

自動換刀系統 ( 特殊裝置 )

圓盤式刀庫，可容納 8 或 12 把刀具
刀柄規格：BT30 或 BT40
換刀時間 ( 刀對刀 )：8 秒

高精度剛性主軸

高精度剛性主軸

強力主軸採用 P5 級預壓角接觸軸承，確保卓越剛性與重切削能力

特殊裝置

Z 軸快速上下

Z 軸快速上下

卤素工作燈

卤素工作燈

自動潤滑裝置

自動潤滑裝置

X、Y、Z 軸自動進刀

X、Y、Z 軸自動進刀

氣動拉桿

氣動拉桿

齒輪驅動工作台進給 ( X、Y 軸 )

齒輪驅動工作台進給 ( X、Y 軸 )

主軸安全護罩

主軸安全護罩

集屑盤

集屑盤

機械頭部

VA 系列

VA 系列

For 1K / 2K
Step Speed Head

VA 系列

VA 系列

For 3K / 4S / 4K / 5K / 6K / 5B / 6B
Step Speed Head

IV 系列

IV 系列

For 4S / 4K / 5K / 6K / 5B / 6B
Inverter Variable Speed Head

VS 系列

VS 系列

For 1K / 2K / 3K / 4S / 4K / 5K / 6K / 5B / 6B
Variable Speed Head
